Considerado uno de los museos más visitados en la Ciudad de México, el Museo Soumaya Plaza Carso busca mantener la mejor combinación entre eficiencia, vanguardia y cultura internacional
Karely Haros / Bruno Martínez, fotografías
Inaugurado en marzo de 2011, el Museo Soumaya Plaza Carso está ubicado en la colonia Polanco y es uno de los más visitados por nacionales y extranjeros en el Distrito Federal. Este recinto dedicado a la exhibición de obras de arte muestra en su exposición permanente más de 6 mil piezas, las cuales, como en prácticamente todo museo, requieren niveles específicos de humedad y temperatura para conservarse en buen estado, por lo que se precisó el diseño de un sistema HVAC a la altura del lugar.
El diseño del sistema y la instalación de los equipos HVAC corrieron a cargo de CYVSA, empresa mexicana con gran experiencia en el sector. Mediante el establecimiento de criterios básicos, sin limitarlos, los expertos en climatización de la compañía buscaron la mejor manera de llevar a cabo el proyecto para lograr conservar las obras en perfectas condiciones.
Para CYVSA, la peculiar geometría del museo significó un reto, pues tuvieron que generar distintos diseños para que el sistema requerido cumpliera con las características de preservar y conservar las colecciones de museos (exposiciones temporales), y los materiales de exhibición de las salas de exposición permanente. Fernando Romero, arquitecto de este recinto inusitado, asumió como principal finalidad diseñar una instalación de punta, que albergara y desplegara el arte en su totalidad, de acuerdo con los estándares de las instituciones de arte internacionales.
Por ello, el diseño del museo provoca una diversidad de ángulos en diferentes direcciones, lo que ayuda a que, por sí mismo, brinde sombreado a grandes proporciones de los muros. Su envolvente cumple con características térmicas y acústicas especiales, lo que permite que las cargas por asoleamiento se reduzcan considerablemente.
Los niveles intermedios de esta edificación están abiertos entre sí en un volumen continuo, pero parcialmente separados por áreas cerradas (salas de exposición), con lo que se logra que cada espacio sea único en su forma y constitución. Uno de los aspectos que mereció especial atención durante la instalación de los equipos de aire acondicionado fue la altura entre piso y plafón, que varía en los distintos niveles desde los 4 hasta los 10 metros en su punto más alto.
Descripción del sistema HVAC
La generación de agua helada proviene del cuarto central de enfriamiento, ubicado entre el edificio de Telcel (a un lado del museo) y Lago Zurich (oficinas), pertenecientes también a Plaza Carso. Mediante un sistema de bombeo primario variable, se abastece agua helada al edificio, a través de una red de tuberías, hasta alcanzar el sistema de bombeo secundario (destinado únicamente al Museo Soumaya), ubicado en el cuarto de máquinas del sótano A1. Para las bodegas de arte se tiene considerado un sistema de enfriamiento a base de un circuito de condensación cerrado. Éste se encuentra conectado a la planta de emergencia y, en caso de una falla por falta de energía eléctrica, entra en operación para asegurar las condiciones de temperatura y humedad requeridas en las áreas críticas del espacio. Se ha previsto que la inyección primaria de agua helada y caliente no tenga redundancia.

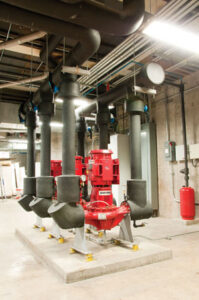

La circulación del agua helada, a través de una estación de bombeo en el sótano A1, consiste en un sistema de bombeo secundario, el cual cuenta con 3 bombas, manejadas cada una al 50 por ciento de su capacidad total, dos de ellas en operación y una más de reserva. El sistema secundario de bombeo se encarga de distribuir agua hacia todo el museo. El funcionamiento de los sistemas secundarios depende totalmente de los sistemas primarios.
El cuarto central de enfriamiento cuenta con 3 chillers de 2 mil 200 toneladas de refrigeración cada uno (sólo uno es utilizado para el museo), 6 compresores, máquinas de precisión o manejadoras de aire con sistema 24/7, destinadas a las bodegas de acervo y para suministrar aire a la sala 6, parte más elevada del museo. Además, se cuenta con arrancadores que elevan el voltaje para completar el encendido de los compresores, pues por la magnitud de carga sería imposible echar a andar un chiller de tal capacidad.
Una vez que el agua caliente pasa por el chiller, sube a la torre de control, donde es retornada después de haber pasado por los serpentines para su desfogue. El cuarto central y los elementos HVAC secundarios son monitoreados por un sistema de gestión de edificaciones, el cual vigila la correcta operatividad de los componentes y hace posible la supervisión del funcionamiento y la intervención en tiempo real desde cualquier dispositivo móvil.
Objetivos del museo
- Preservar y proteger las colecciones mediante un ambiente interior estable, control de temperatura, humedad y filtración
- Controlar y monitorear el sistema de HVAC, y contar con almacenamiento de los datos históricos
- Asegurar la no filtración de líquidos dentro de las salas de exposición al mantener todas las tuberías de agua refrigerada fuera de los ambientes de conservación y la redundancia en la capacidad del sistema
- Evitar la emisión de ruido dentro de las salas de exhibición, con el dimensionamiento de ductos a bajas velocidades para minimizar el ruido y mantener las unidades centralizadas en un cuarto mecánico
Diseño e implementación
Para cumplir con los objetivos, se proyectó un piso mecánico en el sótano A1, donde se concentra la mayoría de los equipos que brindan el servicio a las áreas más importantes: bodegas de acervo, salas de exposiciones, presurización de las escaleras, entre otras.
Establecer un cuarto de máquinas secundario y automatizado en conjunto con el cuarto central de enfriamiento permite llevar a cabo el mantenimiento correctivo y preventivo, sin que el personal de mantenimiento esté dentro de las salas de exposición o bodegas de acervo.
La eliminación del ruido provocado por los motores de diversos equipos, como las unidades manejadoras de aire, las unidades de ventilación, los compresores, las bombas, entre otros, era necesaria para evitar vibraciones sonoras y desequilibrio, además de optimizar el confort de los visitantes del museo.
Para cumplir con este requerimiento, se dimensionó el equipo con las velocidades recomendadas por el Handbook Fundamentals de ASHRAE, que menciona en su metodología de dimensionamiento de ductos la velocidad máxima para los criterios de ruido especificados.

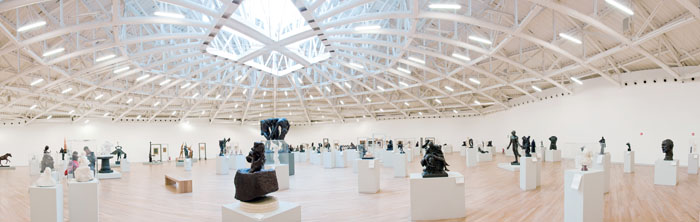

El Museo Soumaya es un espacio destinado a la colección, la investigación, la difusión y la exposición de arte, que constituye, hoy en día, una de las edificaciones más destacadas y eficientes del país. Alberga en sus seis salas de exposición un gran acervo de la cultura mexicana y europea, a disposición del público visitante.
Inaugurado en marzo de 2011, el Museo Soumaya Plaza Carso está ubicado en la colonia Polanco y es uno de los más visitados por nacionales y extranjeros en el Distrito Federal. Este recinto dedicado a la exhibición de obras de arte muestra en su exposición permanente más de 6 mil piezas, las cuales, como en prácticamente todo museo, requieren niveles específicos de humedad y temperatura para conservarse en buen estado, por lo que se precisó el diseño de un sistema HVAC a la altura del lugar.
El diseño del sistema y la instalación de los equipos HVAC corrieron a cargo de CYVSA, empresa mexicana con gran experiencia en el sector. Mediante el establecimiento de criterios básicos, sin limitarlos, los expertos en climatización de la compañía buscaron la mejor manera de llevar a cabo el proyecto para lograr conservar las obras en perfectas condiciones.
Para CYVSA, la peculiar geometría del museo significó un reto, pues tuvieron que generar distintos diseños para que el sistema requerido cumpliera con las características de preservar y conservar las colecciones de museos (exposiciones temporales), y los materiales de exhibición de las salas de exposición permanente. Fernando Romero, arquitecto de este recinto inusitado, asumió como principal finalidad diseñar una instalación de punta, que albergara y desplegara el arte en su totalidad, de acuerdo con los estándares de las instituciones de arte internacionales.
Por ello, el diseño del museo provoca una diversidad de ángulos en diferentes direcciones, lo que ayuda a que, por sí mismo, brinde sombreado a grandes proporciones de los muros. Su envolvente cumple con características térmicas y acústicas especiales, lo que permite que las cargas por asoleamiento se reduzcan considerablemente.
Los niveles intermedios de esta edificación están abiertos entre sí en un volumen continuo, pero parcialmente separados por áreas cerradas (salas de exposición), con lo que se logra que cada espacio sea único en su forma y constitución. Uno de los aspectos que mereció especial atención durante la instalación de los equipos de aire acondicionado fue la altura entre piso y plafón, que varía en los distintos niveles desde los 4 hasta los 10 metros en su punto más alto.
Descripción del sistema HVAC
1 Ininterrumpido. Las UMA destinadas a las bodegas de acervo operan 24/7 mediante una válvula de control automatizada que vigila su desempeño
2 Planeación. El suministro y el retorno de agua hacia los chillers está diseñado para cumplir con las necesidades de climatización y eficiencia energética
3 Ahorro. Sólo uno de los tres chillers de 2 mil 200 toneladas es suficiente para brindar el clima adecuado al museo
La generación de agua helada proviene del cuarto central de enfriamiento, ubicado entre el edificio de Telcel (a un lado del museo) y Lago Zurich (oficinas), pertenecientes también a Plaza Carso. Mediante un sistema de bombeo primario variable, se abastece agua helada al edificio, a través de una red de tuberías, hasta alcanzar el sistema de bombeo secundario (destinado únicamente al Museo Soumaya), ubicado en el cuarto de máquinas del sótano A1.
Para las bodegas de arte se tiene considerado un sistema de enfriamiento a base de un circuito de condensación cerrado. Éste se encuentra conectado a la planta de emergencia y, en caso de una falla por falta de energía eléctrica, entra en operación para asegurar las condiciones de temperatura y humedad requeridas en las áreas críticas del espacio. Se ha previsto que la inyección primaria de agua helada y caliente no tenga redundancia.
La circulación del agua helada, a través de una estación de bombeo en el sótano A1, consiste en un sistema de bombeo secundario, el cual cuenta con 3 bombas, manejadas cada una al 50 por ciento de su capacidad total, dos de ellas en operación y una más de reserva. El sistema secundario de bombeo se encarga de distribuir agua hacia todo el museo. El funcionamiento de los sistemas secundarios depende totalmente de los sistemas primarios.
El cuarto central de enfriamiento cuenta con 3 chillers de 2 mil 200 toneladas de refrigeración cada uno (sólo uno es utilizado para el museo), 6 compresores, máquinas de precisión o manejadoras de aire con sistema 24/7, destinadas a las bodegas de acervo y para suministrar aire a la sala 6, parte más elevada del museo. Además, se cuenta con arrancadores que elevan el voltaje para completar el encendido de los compresores, pues por la magnitud de carga sería imposible echar a andar un chiller de tal capacidad.
Una vez que el agua caliente pasa por el chiller, sube a la torre de control, donde es retornada después de haber pasado por los serpentines para su desfogue. El cuarto central y los elementos HVAC secundarios son monitoreados por un sistema de gestión de edificaciones, el cual vigila la correcta operatividad de los componentes y hace posible la supervisión del funcionamiento y la intervención en tiempo real desde cualquier dispositivo móvil.
Códigos y estándares aplicados
- International Mechanical Code
- ASHRAE Fundamentals
- ASHRAE Application Handbook Capítulos 3 y 21. Empleado para revisar los criterios generales de diseño y los rangos adecuados de temperatura y humedad
- ASHRAE Standard 90.1 (Energy Efficiency Design of New Buildings, Except Low-Rise Residential). Usado para la estimación de equipos y cargas de iluminación
- ASHRAE Standard 62.1 (Ventilation for Acceptable Indoor Air Quality). Empleado para calcular los niveles de ocupación y los requerimientos de aire exterior para ventilación
- Estándares del Museo Soumaya
| Niveles de temperatura recomendados | |||
| Tipo de material | Rangos de temperatura general | Rangos de temperatura óptimos | Rangos de variaciones |
| Obras gráficas, textiles, acuarelas, sedas y collages | 20 a 30 °C | 21 °C | 19 a 21 °C |
| Obras pictóricas: óleos, acrílicos | 20 a 30 °C | 21 °C | 18 a 21 °C |
| Obras escultóricas, bronce, metal, madera y policromada | 20 a 30 °C | 21 °C | 18 a 21 °C |
| Fuente: Museo Soumaya | |||
Diseño e implementación
Para cumplir con los objetivos, se proyectó un piso mecánico en el sótano A1, donde se concentra la mayoría de los equipos que brindan el servicio a las áreas más importantes: bodegas de acervo, salas de exposiciones, presurización de las escaleras, entre otras.
Establecer un cuarto de máquinas secundario y automatizado en conjunto con el cuarto central de enfriamiento permite llevar a cabo el mantenimiento correctivo y preventivo, sin que el personal de mantenimiento esté dentro de las salas de exposición o bodegas de acervo.
La eliminación del ruido provocado por los motores de diversos equipos, como las unidades manejadoras de aire, las unidades de ventilación, los compresores, las bombas, entre otros, era necesaria para evitar vibraciones sonoras y desequilibrio, además de optimizar el confort de los visitantes del museo.
Para cumplir con este requerimiento, se dimensionó el equipo con las velocidades recomendadas por el Handbook Fundamentals de ASHRAE, que menciona en su metodología de dimensionamiento de ductos la velocidad máxima para los criterios de ruido especificados.
El Museo Soumaya es un espacio destinado a la colección, la investigación, la difusión y la exposición de arte, que constituye, hoy en día, una de las edificaciones más destacadas y eficientes del país. Alberga en sus seis salas de exposición un gran acervo de la cultura mexicana y europea, a disposición del público visitante.
Condiciones del lugar
Las condiciones climatológicas de la Ciudad de México están basadas en la especificación AA-006-94-000, publicada por ASHRAE (Weather Data Viewer) 2005:
Ubicación
Localización geográfica México, D.F., Chapultepec
Latitud Norte 19° 43´
Longitud Oeste 99° 10´
Altura sobre el nivel del mar 2 mil 238 m
Presión barométrica 585 mm Hg
Condiciones exteriores de diseño
Verano
Temperatura de bulbo seco 87.80 °F (31 °C)
Temperatura de bulbo húmedo 62.60 °F (17 °C)
Rango diario 18.13 °F (-7.7 °C)
Invierno
Temperatura de bulbo seco 32 °F (0 °C)
———————————————————————————————————————————————–
