Configuración de sistemas de enfriamiento hidrónico
Los sistemas de enfriamiento radiante se basan en tuberías de agua helada para distribuir el frio a través de la construcción a diferencia de los sistemas convencionales que usan aire helado y ductos. Los sistemas de enfriamiento radiante se basan principalmente en el enfriamiento directo hacia los ocupantes mediante transferencia radiante de calor (la transferencia de calor en espacios es similar al efecto de calentamiento que tiene el sol hacia un objeto en su trayecto) porque la tubería, que normalmente se instala en techos absorbiendo el calor que las personas u otros elementos en la habitación emiten mediante la superficie de enfriamiento radiante.

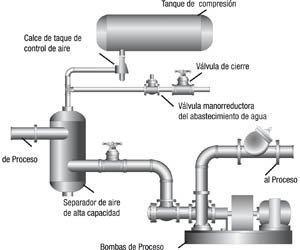

Los componentes típicos del sistema hidrónico incluyen un separador de aire, tanque de compresión, válvula reductora de presión en agua entrante, y válvula de control de aire. El esquema ilustra un sistema hidrónico típico.
Existen al menos tres métodos de introducir agua helada en los sistemas de enfriamiento radiante. El sistema de paneles es el más común, donde paneles de aluminio con tubería pueden montarse en superficies o integrados en pisos, paredes o techos. Por otra parte, el sistema de tubería capilar consiste en un tapete de pequeños tubos con poco espacio entre ellos e integrados en plástico, yeso u otro tipo de mezcla en paredes y techos.
 |
En EE.UU. el enfriamiento radiante hidrónico ha sido aplicado pero hasta el momento no ha alcanzado la misma penetración en el mercado que otras soluciones. También en Europa, estos sistemas disminuyeron en su uso luego de la década de los 1950. Sin embargo, las quejas de usuarios respecto a sistemas de aire acondicionado han hecho viable el uso de la tecnología hidrónica hacia aplicaciones nuevas donde los diseños pueden ofrecer mejor control. |
–

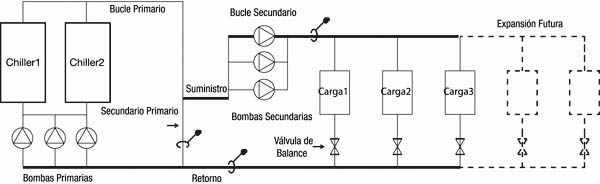

| Sistemas hidrónicos en aplicaciones industriales |
| Muchos usuarios de calefacción, aire acondicionado y ventilación prefieren sistemas cerrados hidrónicos de circulación de agua en lugar de sistemas abiertos de reserva. Al aplicar este estilo de sistemas en una aplicación de proceso industrial se requiere de consideraciones cuidadosas y planeación meticulosa antes de seleccionar los componentes e instalación del sistema, entre ellas:La separación de aire es crítica si la tubería es abierta con frecuencia, como sucede el aplicaciones con moldes que tienen que abrirse. Los sistemas hidrónicos funcionan mejor en operaciones donde la tubería no tiene que abrirse como es el caso de las aplicaciones HVAC.• Ya que los tanques de compresión contienen un volumen relativamente pequeño de agua comparado con sistemas de reserva, hay poco fluido para compensar fluctuaciones temporales en las cargas.• Añadir químicos de tratamiento de agua es más difícil en comparación con un sistema que usa tanque abierto.• La presión estática del sistema es más alta con sistemas hidrónicos en comparación con sistemas de tanque abierto por la constante aplicación de presión de llenado en el sistema hidrónico.• Consideraciones especiales deben hacerse cuando el flujo de agua de proceso es diferente (más alta o baja) del flujo requerido para apoyar al chiller. Ver esquema. |
|
|
–
Implementación
Con unidades profesionalmente configuradas e instaladas, un sistema de enfriamiento radiante puede utilizarse en cualquier clima. Sin embargo, por el riesgo de condensación en áreas muy húmedas, el diseño apropiado e instalación son elementos críticos.
Por este motivo, el costo de instalación de sistemas de enfriamiento hidrónico depende directamente de la región en cuestión, siendo más económicos en zonas desérticas donde la humedad es menor. En algunos casos el uso de otros equipos puede ser necesario ya que en ciertas localidades puede requerirse de soluciones de dehumidificación, controles de temperatura, sensores de humedad, manejadoras de aire u otros con la función principal de acondicionar el aire entrante al espacio. Estos elementos podrían elevar el costo inicial de un sistema hidrónico de enfriamiento, sin embargo entre las ventajas de la solución se encuentran altos márgenes de ahorro energético y el hecho de que se requiere de menor movimiento de aire y la infraestructura requiere de menor cantidad de ductos de aire y otros elementos típicos de sistemas de aire.
