Ventilación con Jet Fans

La función de los Jet Fans es inducir el flujo de aire que pasa a través del ventilador y todo el que se encuentra a su alrededor, como se muestra en la figura 2.

Sistemas con ductos

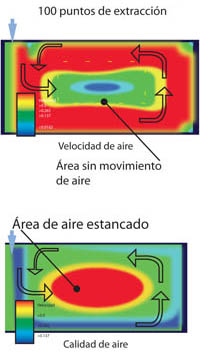

Después de lo mencionado es fácil hacer una comparación entre un sistema de ventilación convencional con ductos y una con flujo inducido mediante Jet Fans. En la figura 3, se muestra un estacionamiento ventilado de forma convencional con ductos, donde se tienen 100 puntos de extracción uniformemente distribuidos sobre el estacionamiento, 50% están en nivel bajo y 50% en el nivel superior, la entrada del aire fresco es por la esquina superior izquierda que coincide con la rampa de acceso. De igual forma se muestra la calidad del aire al centro del lugar, donde se está produciendo un estancamiento de aire, concentrando elevadas cantidades de CO.

Sistemas de Jet Fans-16 Jet Fans

En la figura 4, se aprecia la simulación del mismo estacionamiento ventilado con un sistema de flujo inducido mediante Jet Fans. Se ejemplifican dos puntos de extracción ubicados al lado derecho del diagrama, inyectando el correcto flujo de aire de acuerdo a los cambios por hora requeridos, éstos son controlados por 16  ventiladores de flujo inducido, tipo Jet Fans.

En la parte superior del diagrama se muestra la velocidad del aire, esta vez debido a que los Jet Fans inducen una dirección en el flujo, resultando en una mejor distribución de aire. En la parte inferior se ve el resultado de una mejor calidad del aire con un sistema de ventilación por Jet Fans, mostrando un nivel más uniforme del manejo de los contaminantes todos dentro de los parámetros de concentración aceptados para proveer un seguro ambiente.

Beneficios
Un sistema de ventilación con Jet Fans comparado con un sistema de ductos puede generar los siguientes beneficios:

• Al no usar ducto se reduce significativamente la presión estática del ventilador, la potencia consumida (kW), el nivel de presión sonoro [dB(A)] y desde luego el costo.
• Se eliminan costos por daños en ductería, mantenimiento y obstrucción de otros servicios por la red de ductos.
• Más espacios para estacionamientos.
• Mejora la visibilidad y la apariencia del estacionamiento.
• Reduce la altura del local lo que genera ahorro en la construcción.

En sistemas de ventilación con ductos o Jet Fans, existen similitudes, ya que ambos requieren de un extractor principal: inyección de aire para la ventilación o renovaciones de aire de acuerdo a las regulaciones vigentes de cada país. El aire en ambos casos se encontrará ubicado en las mismas áreas como son las rampas de acceso. Lo que realmente diferencia un sistema de otro es el control del aire. Los Jet Fans permiten que el aire pueda ser distribuido uniformemente en todos los puntos del estacionamiento, asegurando una ventilación más efectiva, minimizando las áreas de estancamiento de aire, además de que extrae todas las emisiones provenientes de los vehículos y humos en caso de incendio.

Ventilación de un estacionamiento cerrado

La ventilación en espacios cerrados como estacionamientos es fundamental para eliminar de la atmósfera todos aquellos contaminantes dañinos para  las personas que se encuentran dentro del recinto, aportando aire fresco necesario para transeúntes o conductores

Los caudales a desplazar, pueden ser calculados con base en diferentes parámetros: renovaciones de aire, cantidad de aire requerida para la dilución de contaminantes o volumen por cantidad de ocupantes en estacionamientos. El criterio a aplicar depende de las regulaciones y normativas establecidas, así como de los contaminantes existentes.

Los sistemas tradicionales de extracción y algunas veces de inyección, trabajan en conjunto con la colocación de ductos y rejillas, aunque la colocación de éstas no es la más adecuada para llevar a cabo una ventilación eficiente.

El sistema propuesto se basa en la colocación de unidades pequeñas de ventilación en la parte superior del recinto para lograr un control y distribución de la ventilación dentro de la estructura. Los equipos toman el aire y lo impulsan sucesivamente, haciendo una cobertura total y uniforme de la altura del lugar y logrando una ventilación más eficiente, ya que el mismo volumen de aire es arrastrado y capta contaminantes en cada paso.

El resultado final es similar al que se obtiene por un sistema mecánico por ductería, impulsando el aire de un lugar a otro, hasta extraerlo.
