Obtención de la Velocidad inducida (Vi)
Donde:
La = Longitud media del recorrido del aire (Distancia de la entrada a la salida de aire)
V= renovaciones/seg x La
V= 0.0016 x 133 mts = 0.2128 m/seg
Hasta este momento conocemos las velocidades y caudales. En este punto, es necesario elegir un ventilador Jet Fan, que más se adapte al diámetro permitido y nivel sonoro. Para este caso, vamos a considerar el modelo TCP 400 con un caudal en las RPM mínimas de 3 240 m3 /hr (0.90 m3 /seg).
Donde:
Q= Caudal del Jet Fan en m/seg
r= Densidad estándar (1.2 Kg/m3)
Ø= Diámetro del ventilador elegido (m)
Áreas a ventilar
Donde:
Sp= Superficie Ventilación Normal
Cálculo del Dardo (Ld)
Donde:
V= Velocidad de salida de aire en Jet Fan o
Ø= Diámetro del Jet Fan
S= Sección del ventilador (m)
Sección del ventilador diámetro 400 = 0.125 m2
| Velocidades de aire en sistemas convencionales |
 |
Para este punto, el valor de 67 metros, indica que para el dardo del ventilador, en el metro 67 vamos a tener 0.25 m/seg de velocidad de aire. Este valor es el requerimiento ASHRAE como velocidad mínima. En caso de requerir mayor velocidad de aire, será conveniente reducir esta distancia, acercando más a los equipos.

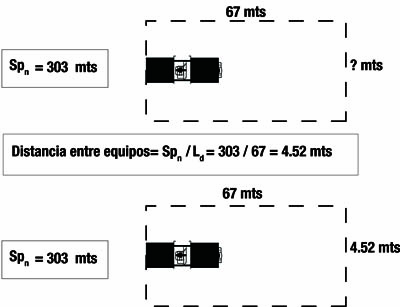

Continuando, retomamos el cálculo de la distancia, entre líneas. Conocemos el área total Sp, conocemos la longitud del dardo, de ahí obtenemos la distancia entre equipos:
