Número y distribución de las líneas de ventilación
En este ejemplo, las líneas se distribuirán sobre la longitud del estacionamiento, tal y como muestra el diagrama.
| Distribución sobre la longitud del estacionamiento |
 |
–

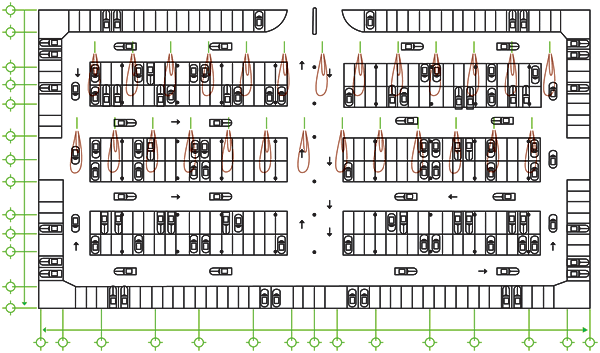

Estas dimensiones se distribuyen en el plano como sigue:
El caudal total es de 158 760 m3/hr, éste deberá ser distribuido por Jet Fans a lo largo del estacionamiento. Se consideró el modelo TCP 400 con un caudal en las RPM mínimas de 3 240m3/hr (0.90 m3 /seg).
El número de equipos es de 28 piezas. Con la posibilidad de operarse con sensores para zonificación de ventilación y para zonas con ocupación alta. Esta propuesta es la mejor por análisis costo-beneficio. Cumpliendo los requerimientos de ventilación para todo el estacionamiento se consiguió cubrir con 28 equipos toda el área.
En este caso en particular y debido al tipo de estacionamiento, horario de operación y porcentaje de ocupación, seleccionaremos este método. Para la extracción de aire, con un caudal de 79 380 m3/hr, se emplearán dos equipos modelo CM tamaño 1250 girando a 720 RPM con 20 HP.
—————————————————————————————————————————–
