Selección de louvers para ventilación industrial

La ventilación o renovación de aire es vital en las naves industriales, tanto para neutralizar y eliminar calor, como para controlar la concentración de polvo, humo, gases, olores y otros contaminantes que pudieran resultar nocivos para la salud de las personas.

Por: Ing. Ulises González.

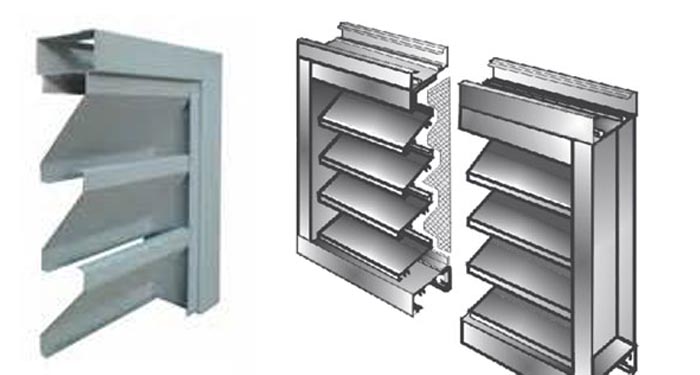

Existen muchos sistemas que se pueden utilizar para ventilar un espacio industrial, siendo el más común la ventilación forzada o ventilación mecánica controlada (VMC). Uno de los componentes principales del sistema de ventilación forzada (y, en general, de casi todos los sistemas) para permitir que el aire circule por el espacio ventilado es el louver.

La función principal de dicho componente es permitir la circulación del aire y evitar que pasen elementos que pudieran ser perjudiciales para los procesos que se llevan a cabo en el lugar, como agua, polvo, insectos y aves. Es importante hacer una correcta selección del louver; de lo contrario, se puede tener como consecuencia que el agua, durante los periodos de lluvia, ingrese al espacio ventilado, lo que puede tener un efecto negativo sobre los procesos y productos.

Procedimiento para conocer el volumen total de ventilación

1. Obtener las medidas del espacio a ventilar (largo, ancho y alto), en metros

2. Con estas medidas, se obtiene el volumen del espacio en metros cúbicos (m³) multiplicando el largo por el ancho y por la altura. Éste es el volumen que se busca cambiar o renovar en un tiempo determinado, de acuerdo con el uso del espacio a ventilar

3. Busque en la tabla de cambios de aire recomendados por aplicación la frecuencia de cambios por hora (NRH) requeridos, según la descripción de la aplicación o uso del edificio (ver tabla 1)

Nota. Alguna información que se encuentra en la literatura puede estar expresada en frecuencia de cambios por minuto (NMC). Si se tiene la información de esta manera, asegúrese de convertir esta frecuencia NMC a NRH dividiendo 60 entre el NMC. De no hacer la conversión arrojará volúmenes incorrectos de ventilación

4. Para obtener el volumen total (VT) de ventilación requerido en metros cúbicos por hora (m³/h), se multiplica el volumen del espacio obtenido en el paso 2, en metros cúbicos (m³), por el NRH obtenido en el paso 3. Como los datos contenidos en las tablas de selección de louvers se encuentran en unidades del sistema I-P, se necesita convertir este valor en metros cúbicos por hora (m³/h) a pies cúbicos por minuto (ft³/min). Esto se logra multiplicando el VT por 0.59

5. Busque en las gráficas de rendimiento del louver la correspondiente a la penetración del agua de lluvia (oz/ft²), en función de la velocidad a través del área libre, y determine la velocidad máxima recomendada en (ft/min). Este dato se refiere a la velocidad máxima a la cual empieza a penetrar agua a través del louver y se determina para cada modelo que se utilizará.

Nota. Asegúrese de que la velocidad máxima recomendada corresponde al modelo de louver que se recomienda para la aplicación, ya que esta velocidad varía de acuerdo con cada modelo y tiene un impacto directo en el tamaño del louver seleccionado

6. Para obtener el área libre total de louvers requerida (ft²), divida el volumen total de ventilación (ft³/min), obtenido en el paso 4, entre la velocidad máxima recomendada (ft/min), del paso 5

7. Según los requerimientos del cliente, se pueden determinar las dimensiones del louver de acuerdo con los siguientes escenarios:

a) Si el cliente ya definió la cantidad de louvers que se pueden instalar en el espacio, se divide el área libre total de louvers requerida (ft²), obtenida en el paso 6, entre el número de louvers para determinar el área libre de cada louver. Busque en la tabla del área libre disponible del modelo al que corresponda el louver que se está recomendando el valor que más se acerque al área libre determinada. Encuentre verticalmente la altura y horizontalmente el ancho del louver en pulgadas. Ésta es la dimensión del louver que se requiere para ventilar el área.

Nota. Asegúrese de leer siempre primero la dimensión del ancho (horizontal) y después la dimensión de altura (vertical) para evitar confusiones durante la fabricación del componente

b) Si el cliente no ha determinado la cantidad de louvers, es necesario que indique las limitaciones de espacio que se tienen sobre las dimensiones del hueco para instalarlo. De acuerdo con esta información, se define un tamaño preliminar y buscamos en la tabla del área libre disponible del modelo al que corresponda el louver que se está recomendando el área libre que corresponde a esas dimensiones. Para encontrar el número de equipos necesarios para ventilar el área, se divide el área libre total requerida (ft²), obtenida en el paso 6, entre el área libre.

Nota. Será necesario iterar para determinar el tamaño más adecuado

c) Si el cliente ya sabe las dimensiones de los louvers que se requieren, sólo se necesita dividir el área libre total requerida (ft²), obtenida en el paso 6, entre el área libre de ese louver para encontrar el número de equipos requeridos.
——————————————————————————————————————————-
